01. Detail Information
상세정보
Product

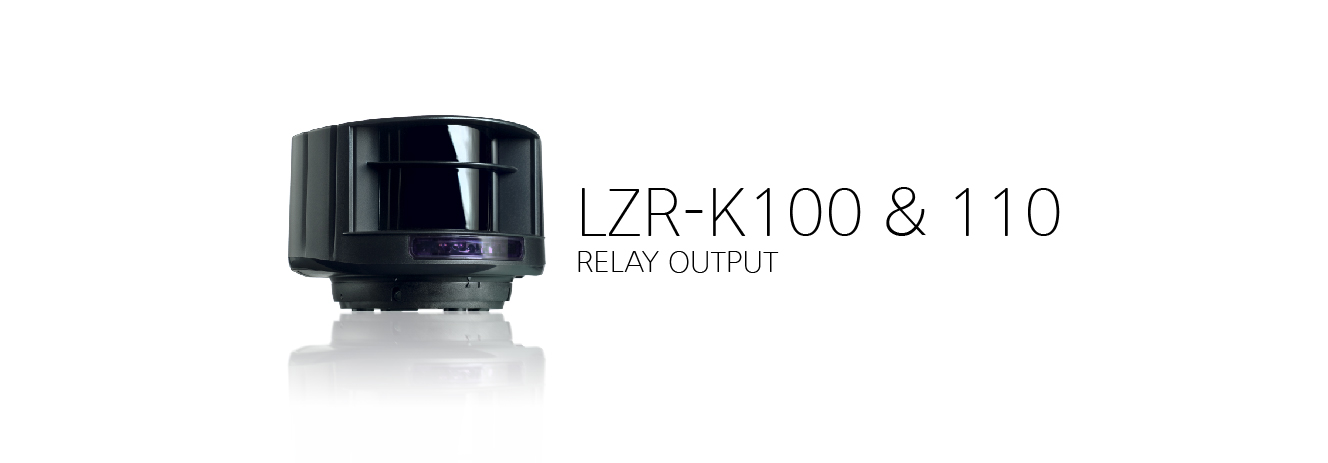

LZR-K100 & K110, TK25
Category

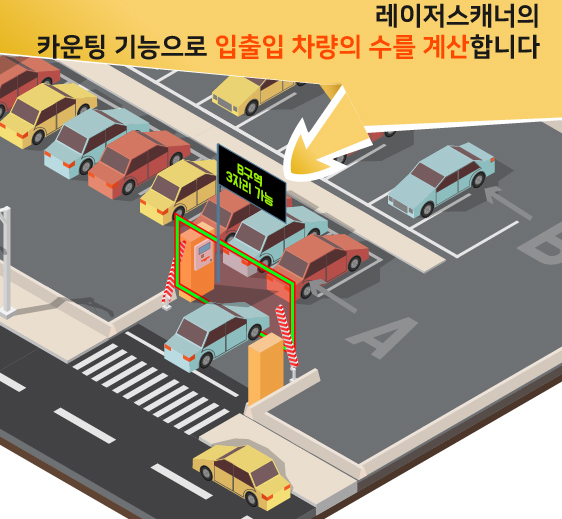

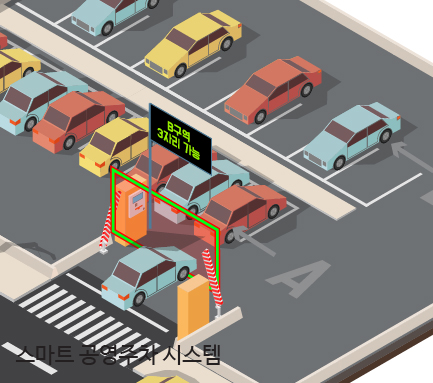

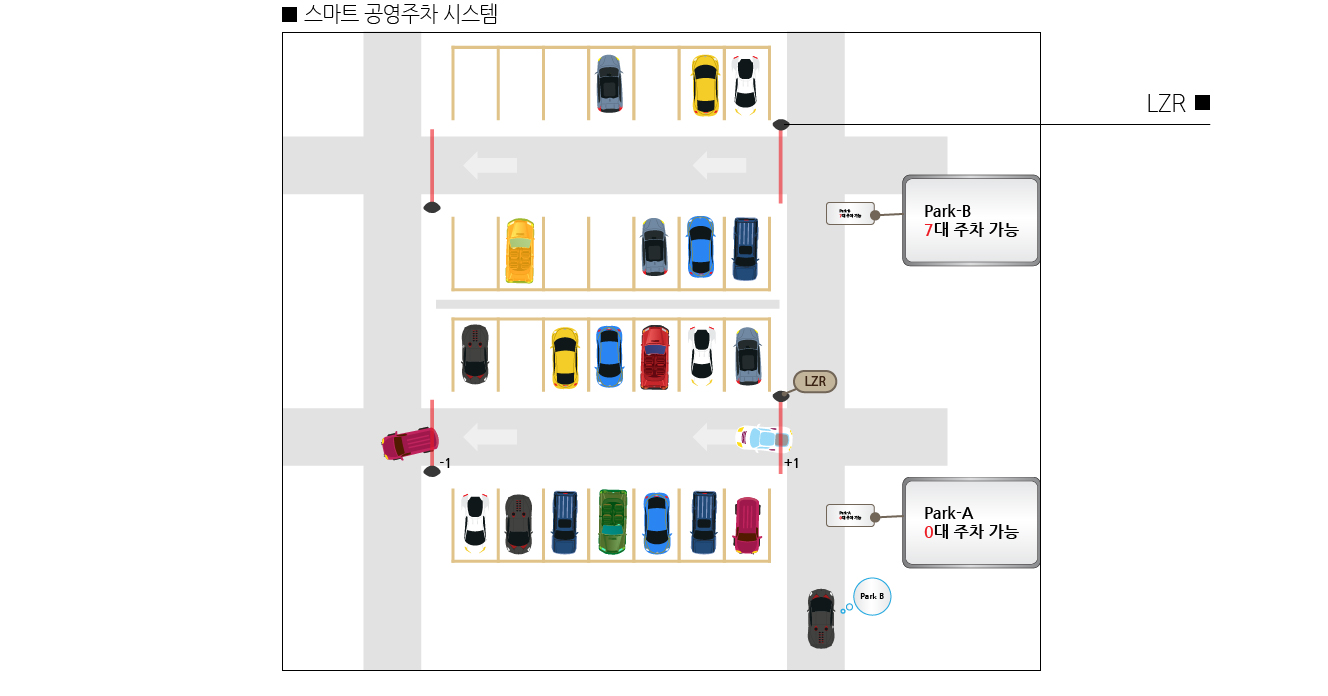

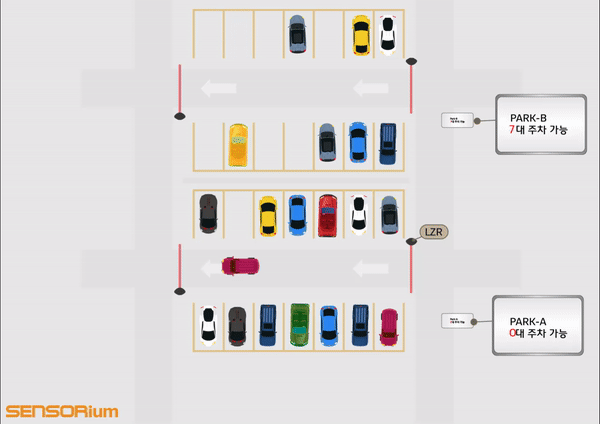

스마트 공영주차 시스템
Type
THE PREMIUM LASER SCANNER SOLUTION
Detail View
제품 상세 이미지
Specification
주요 스펙
- 기술
- Laser scanner, Time of flight measurement
- 감지모드
- LZR®-K100 & LZR®-K110 : motion and presence (EN 12453 Typ. E) LZR®-TK25 : movement and presence
- 최대감지범위
- LZR®-K100: 9.9 m x 9.9 m; LZR®-K110: 5.0 m x 5.0 m LZR®-TK25 : default: 10 m x 10 m @ 2% remission factor* max: 25 m x 25 m
- Remission factor
- > 2 %
- 해상도
- 0,3516 °
- 최소 감지가능 물체 크기(typ.) : (물체의 거리에 비례)
- LZR®-K100: 2,1 cm @ 3 m ; 3,5 cm @ 5 m ; 7 cm @ 10 m LZR®-K110: 2,1 cm @ 3 m ; 3,5 cm @ 5 m LZR®-TK25 : 2.1 cm @ 3 m; 3.5 cm @ 5 m; 7 cm @ 10 m; 17.5 cm @ 25 m
- 방출특성
- 적외선 레이저 : wavelength 905 nm, max. output pulse power 75 W (CLASS 1) 붉은색 식별 가능한 레이저 : wavelength 650 nm, max. output CW power 3 mW (CLASS 3R)
- 공급전압
- 10-35 V DC @ sensor side
- 소비전력
- < 5 W
- 전원 피크 전류
- 1.8 A (최대 80 ms @ 35 V)
- 응답시간
- typ. 20 ms, 최대 80 ms
- 출력
- 2 electronic relays (galvanic isolated - polarity free) 최대 스위칭 전압 : 35 V DC / 24 V AC 최대 스위칭 전류 : 80 mA (resistive) 스위칭 타임 : tON=5 ms; tOFF=5 ms 출력 저항 : typ 30 Ω 출력 전압 강하 : < 0.7 V @ 20 mA 누설 전류 : < 10 μA
- 입력
- 2 optocouplers (galvanic isolated - polarity free) 최대접촉전압 : 30 V DC (over-voltage protected) 전압시단 : Log. H: >8 V DC; Log. L: <3 V DC
- 외부보호등급
- IP65
- 사용가능온도
- 전원 공급시 -30 °C ~ +60 °C, 전원 차단시 -10 °C ~ +60 °C
- 표준승인
- 2006/95/EC: LVD; 2002/95/EC: RoHS; 2004/108/EC: EMC; 2006/42/EC: MD;
- 케이블 길이
- 10 m
- 모니터링 응답시간 입력
- < 5 ms
- LED신호
- 1개 청색 LED: power-on status 1개 황색 LED: error status 두가지 색이 번갈아 나타나는 LED: 감지/출력 (녹색: 감지되지 않음 ; 적색: 감지됨)
- 크기
- 125 mm (D) x 93 mm (W) x 70 mm (H) (mounting bracket + 14 mm)
- 색상
- 검은색, 흰색
- 브라켓
- 설치 각도 : -45 °, 0 °, 45 ° 회전 각도 : -5 ° ~ +5 ° (고정가능) 틸트 앵글 : -3 ° ~ +3 °
- 습도
- 0-95 % non-condensing
- 진동
- < 2 G
- 전면부 오염
- 최대 30 %, homogenous
- 예상수명시간
- 8년
