01. Detail Information
상세정보
Product

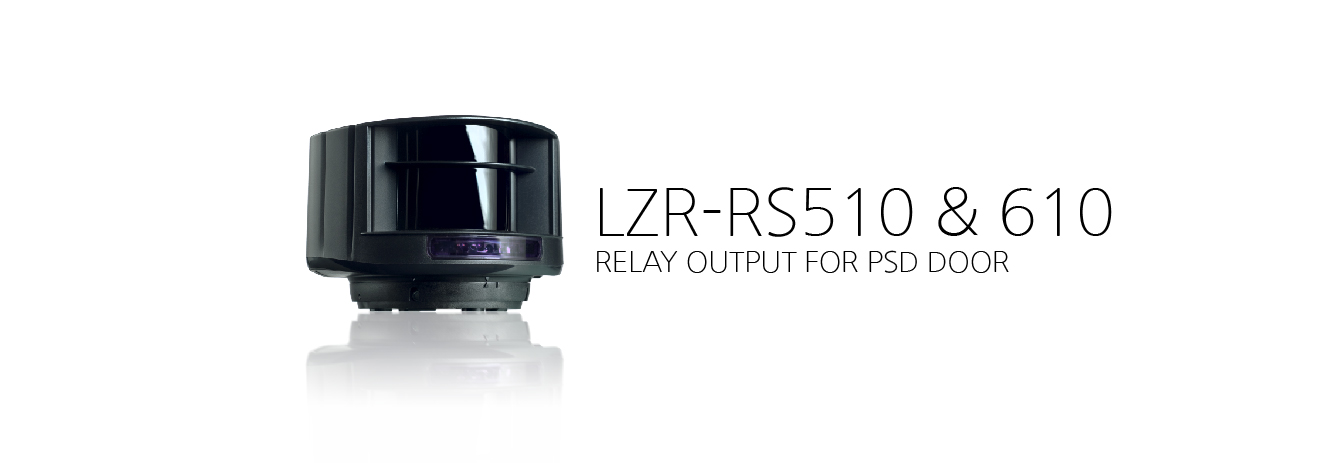

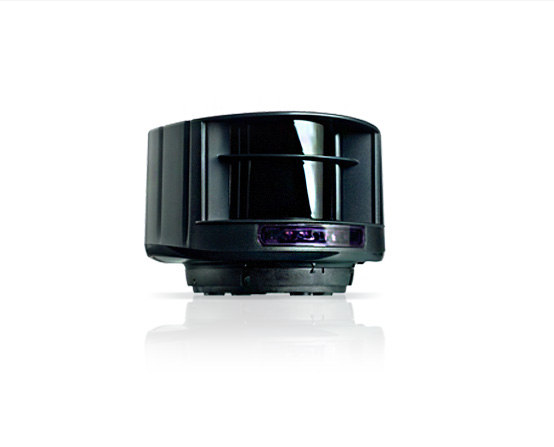

LZR-RS510&610
Category

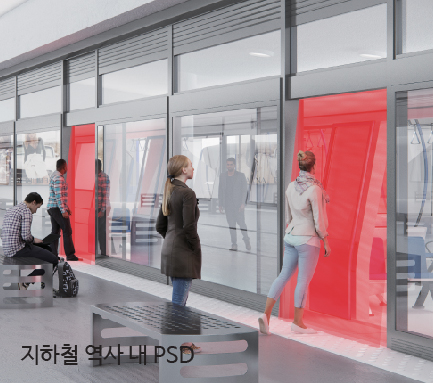

지하철 역사 내 PSD
Type
THE PREMIUM LASER SCANNER SOLUTION
Detail View
제품 상세 이미지
Specification
주요 스펙
- 기술
- laser scanner, time-of-flight measurement
- 감지모드
- motion and presence (EN 12453 Typ. E)
- 최대감지범위
- 5.6 m x 5.6 m
- Remission factor
- > 2 %
- 최소 감지가능 물체 크기(typ.):(물체의 거리에 비례)
- 2,1 cm @ 3 m ; 3,5 cm @ 5 m
- 방출특성
- 적외선 레이저 : wavelength 905 nm, max. output pulse power 75 W (CLASS 1) 붉은색 식별 가능한 레이저 : wavelength 650 nm, max. output CW power 3 mW (CLASS 3R)
- 공급전압
- 10-35 V DC @ sensor side (to be operated from SELV compatible power supplies only)
- 소비전력
- < 5 W
- 전원 피크 전류
- 1.8 A (최대 80 ms @ 35 V)
- 출력
- 2 electronic relays (galvanic isolated - polarity free) 최대 스위칭 전압 : 35 V DC / 24 V AC 최대 스위칭 전류 : 80 mA (resistive) 스위칭 타임 : tON=5 ms; tOFF=5 ms 출력 저항 : typ 30 Ω 출력 전압 강하 : < 0.7 V @ 20 mA 누설 전류 : < 10 μA
- 입력
- 2 optocouplers (galvanic isolated - polarity free) 최대접촉전압 : 30 V DC (over-voltage protected) 전압시단 : Log. H: >8 V DC; Log. L: <3 V DC
- 외부보호등급
- IP65
- 사용가능온도
- 전원 공급시 -30 °C ~ +60 °C, 전원 차단시 -10 °C ~ +60 °C
- 습도
- 0-95 % non-condensing
- 진동
- < 2 G
